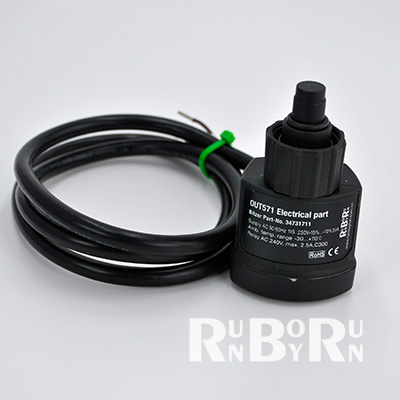

比泽尔电子油压差开关OUT571

• 技术数据 ----压差控制器

  • 供电电压： AC 50/60HZ, 115-230V(-15...+10%)、24-36V(-15...+10%)

  • 环境温度：-30...+70℃

  • 输出继电器：1SPDT，AC 240V 2.5A C300

  • 机械寿命：约1百万次

  • 连接：6芯电缆AWG-18(0.75mm²)，线长=1m

  • 保护等级：IP54

  • 材质: PA66

  • 安装：螺纹连接

  • 重量: 约100g




  简介

  监测制冷压缩机里油的高低压压差值，单点监视;

  可替代原始传统使用的高/低压毛细管机械式油压差开关。




  功能描述

  监测制冷压缩机内冷冻油的高/低压差，当油压差不在额定范围值内时，并经过设置的时间延迟后，输出继电器被触发断开，起到保护作用。

  Out571油压差传感器由机械部件和压差控制器组成，其压差控制器可以单独拆卸。OUT571油压差传感器的机械部件被直接旋入泵壳里，其内部的通道与泵内的高/低压侧相连通。

  通电后，会首先进行自检测。若供电、安装或产品异常，则红色LED灯会以10HZ的频率闪烁，且自检测功能在工作时始终处于激活状态。

  在正常工作过程中(压缩机运行中)，一旦检测到压差过低，并且已持续90S，压差控制器输出继电器报警信号并自锁，红色LED灯常亮，压缩机被保护性停机。如果在延时时间内，油压差值等于或超过了额定值，红色LED灯即熄灭，输出继电器保持闭合状态，延时的计时被复位清零。

  Out571油压差传感器的特别之处在于：可监测很短时间周期内油压差值过低的状况—即油压差值的异常波动，其内置的微处理器会对此状况进行时间累计的积分计算，一旦累计时间达到了设定值，则同样对压缩机进行保护性停机。




  LED灯闪烁代码

  LED灯闪烁(10次/秒)：内部错误、电源电压低、装配异常。

  LED灯长亮：压差低。

  LED灭: 压差正常、内部正常。
