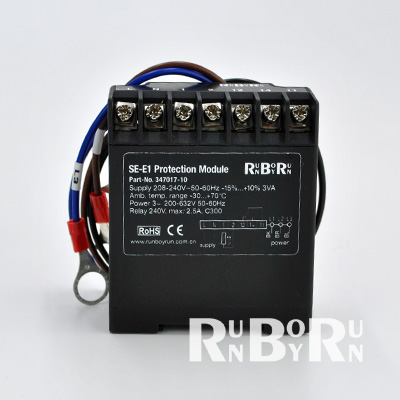

比泽尔压缩机保护模块SE-E1

•  技术数据

  * 环境温度：-30...+70℃

  * 测量回路(类型：PTC):

    -R_trip  11.40 KΩ±20% /  -R_reset  2.95 KΩ±20%

  * 输出继电器: 1SPDT

      Max AC 240V 2.5A , C300 ；Min. AC/DC＞24V, ＞20mA

  * 机械寿命： 约一百万次

  * 电压监视功能: 缺相 相序

  * 监测电压: 3 AC 50-60Hz 200-632V ±10%

  * 尺寸: 68.4*33*80(in mm)

  * 重量: 约 200g




  简介

  用于螺杆压缩机、活塞压缩机、涡旋压缩机

  监测制冷系统中压缩机电机绕组及排气温度、电源相序以及缺相故障。




  功能描述

  • 与PTC温度传感器配合使用,可用于各种需要保护的电机。

  • 可以监视多至9个具有不同响就应温度的PTC 热敏电阻值。如果1个或多个 PTC 热敏电阻成高阻状态，继电器开关断开; 当电阻值低于复位阻值并且5min复位时间到，则自动重新检测;如第二次检测到PTC故障，则复位时间为60min; 第三次检测到高阻状态，则锁定。

  • 电机启动检测电源相序及缺相，如检测到故障，继电器开关断开并锁定。

  •  电机断电后电压检测功能20S后自动复位。

  • 电源断电5S以上锁定功能自动解除。

  • 传感器输入电路和电压检测电路完全独立隔离。

  • 此保护模块不适用于变频器侧。
