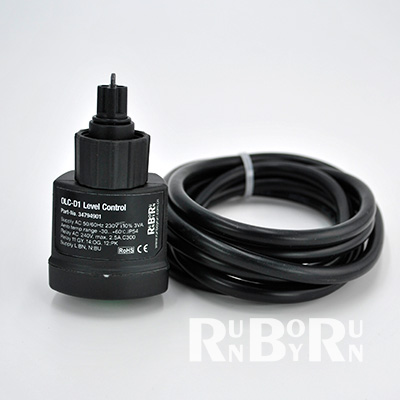

光电液位开关OLC-D1

• 技术数据 ——光电探测装置

  • 供电电源: AC  230V ±10% 3VA; AC 24V3VA

  • 输出继电器: 1SPDT

  • 环境温度：-30...+60℃

  • 连接型式: 五芯电缆 5xAWG-18(0.75mm²)

  • 机械寿命：约1百万次

  • 材质：PA

  • 保护等级：IP54

  • 安装：螺纹连接

  • 重量: 约260g




  应用


  OLC-D1光电式油位监视器是非接触式的油(液)位监测，此监控功能的实现是通过安装在所需测量位置的油位测量棱镜组件以及可拆卸式光电探测装置部件共同完成。无需从被测设备拆卸油位测量棱镜组件，便可自由更换其探测装置，因此不会影响系统的密封性。




  油位监视器在接通供电电压约3秒钟后启动。在液位不足时，LED灯点亮，监视器输出继电器延迟5S后断开。当液位恢复到正常区域时，LED灯熄灭，监视器的输出继电器延迟5S后重新接通。其输出继电器的无源开关接点可直接接入控制电路中。 该监视器的光学自监控装置提高了工作安全性。并且注意供电电源的匹配，当有内部故障、装配错误或者电源过低时，监视器的输出触点断开，红色LED灯闪烁。




  安装连接说明

  依实际的应用保证棱镜安装处的密封。安装前须检查该监视器(尤其是玻璃)的清洁度。安装后检查其密封性。光电探测装置安装时必须先向棱镜压紧并同时旋合，保证与棱镜精精密旋合。电缆接口朝下。依接线图进行电气连接。
