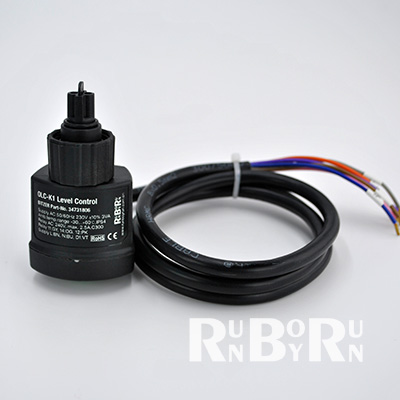

比泽尔液位开关OLC-K1

• 技术参数——探测装置

  • 双电压供电： 50~60HZ 3.0 V A;  AC 115~230V

  • 环境温度：-30—60℃

  • 输出继电器：    max AC 240V, max 2.5A,C300; min>24V AC/DC, >20mA.

  • 使用寿命：约 108次

  • 防护等级：IP54

  • 材料：PA66

  • 安装：螺旋连接

  • 连接线：6芯、AWG-18(0.75mm²) L线缆=1m




  应用

  OLC-K1光电油位开关是非接触式的油位监测器，此监控功能的实现是通过安装在压缩机上的油位测量棱镜组件以及可拆卸式光电探测装置部件共同完成。无需拆卸油位测量棱镜组件，便可自由更换其探测装置，因此不会影响系统的密封性。

  光电油位开关在接通供电电压约3秒钟后继电器吸合。在压缩机运行(D1点得电)90秒后开始检测油位，当油位过低时，光电油位开关输出干接点延迟5S后断开并锁定，红色LED灯持续点亮。故障消除后断电3秒以上再重新上电，可恢复运行。

  其输出干接点可直接接入控制电路中。 该光电油位开关的光学自监控装置提高了工作安全性。并且自动检测供电电源的匹配性，当有内部故障、装配错误或者电源过低时，控制器的输出触点断开并锁定，红色LED灯闪烁。

  LED灯闪烁代码

  • LED灯闪烁(10次/秒)：内部错误、电源电压低、装配异常。

  • LED灯长亮：油位过低。

  • LED灭：油位正常、内部正常、电源正常




  安装连接说明

  依实际的应用保证棱镜安装处的密封。安装前须检查该产品 (尤其是玻璃)的清洁度。安装后检查其密封性。光电探测装置安装时必须先向棱镜压紧并同时旋合，最大扭矩不超过10NM,保证与棱镜精密旋合，

  注意：电缆接口朝下。依接线图进行电气连接。
